该产品采用水性丙烯酸树脂为成膜基料，以HDI为固化剂，添加环保型颜填料、功能助剂等材料制备面成。漆膜丰满，光泽度高，名泽亮丽。附着力好，硬度高，耐候性能优异。
主要用途：
适用于表面要求高，耐候性要求离的面漆涂装。主要应用于风电塔筒、机械装备、工程机械、石化油管等金属构件的表面装饰，具有非常优异的户外耐候性及防腐蚀性能。

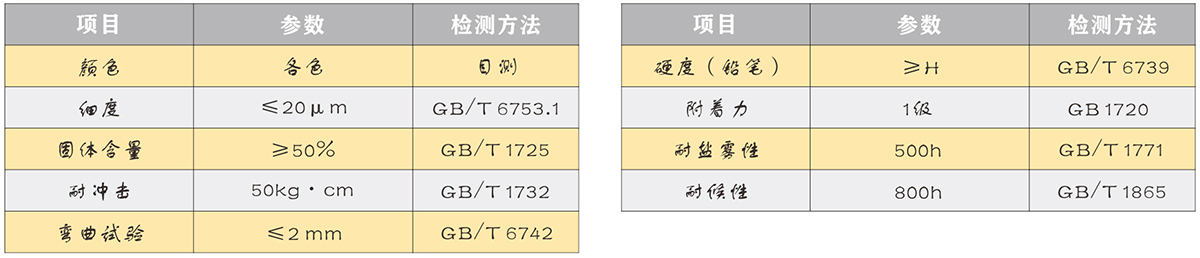

技术参数：
施工说明：
1 、涂装前将基材表面的油污、浮锈、旧漆皮等污物清除干净，保证基材表面的洁净和干燥。
2 、砂轮打磨以除去工件表面的焊瘤、飞溅。所有气割、剪切或机械加工后的自由边锐角均应打磨到R2。
3 、喷砂至Sa2.5级或者动力工具清理至St2极，喷砂后6小时内进行施工，基材表面还应达到波峰波谷差值的平均值约40一 75微米之间相糙度要求，提高漆膜对钢铁基材的附着力。
4 、施工前必须将主料搅拌均匀，按比例添加固化剂并再次搅拌，熟化3一5分钟后即可施工。在施工过程中，应不间断搅拌以防止沉淀，影响漆膜质量。混合的漆料，应在4小时内使用完毕。
5 、施工时保持良好的通风，环境温度低于5℃或者湿度大于85％的状况下不建议施工。
6 、若需与其它溶剂型涂料配套使用，需提前进行漆膜的配套相容性试验，确保涂层之间的良好附着力。
7 、雨雪雾天气不能在户外施工，如已经施工，可采取用篷布遮盖等办法保护漆膜。
储存与运输：
1 、产品应密封存放在干燥通风良好的库房内，贮存温度在0℃以上，40℃ 以下，防止浸水、阳光直接照射，隔绝火源，远离热源。
2 、产品在符合贮存条件下，自生产之日起贮存期为6个月，超过贮存期可进行检验，如符合标准仍可使用。
3 、产品在运输过程中，应防止严寒、日光曝晒、倒置，应符合运输部门的有关规定。
